⚙️ Tutorial: Memahami Kompresor Resiprokal dan Komponen Pentingnya

1. Apa itu Kompresor Resiprokal?

Kompresor resiprokal adalah jenis kompresor volume yang bekerja dengan gerakan naik-turun piston di dalam silinder.

• Piston bergerak → volume silinder berubah → gas terkompresi.
• Sering disebut juga piston compressor.

💡 Keunggulannya: efisiensi tidak terlalu banyak berubah walaupun kondisi operasi berganti, berkat sistem katup cincin (ring valve) yang otomatis membuka-menutup mengikuti tekanan.

2. Prinsip Kerja Kompresor Resiprokal

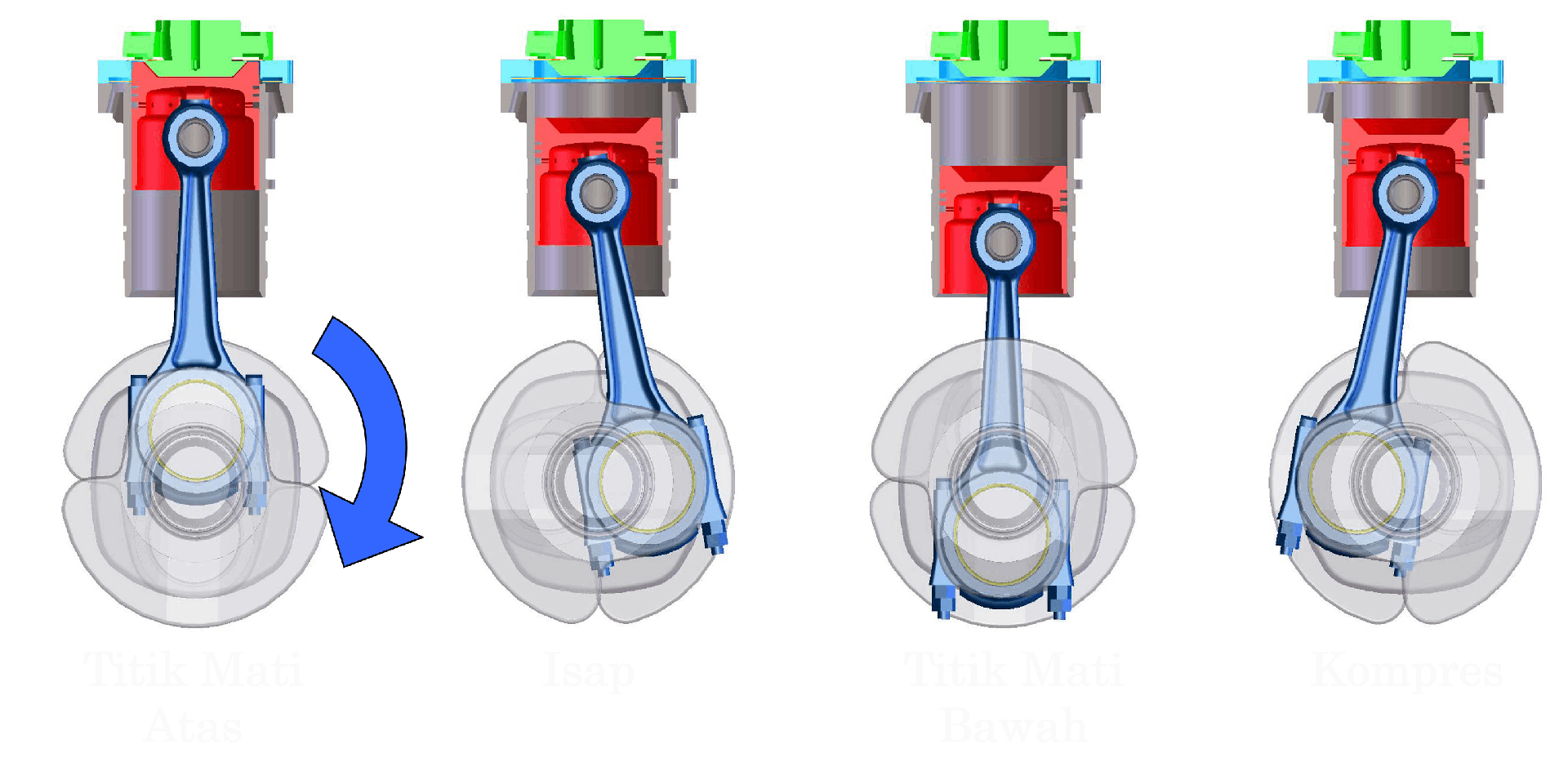

🔄 Siklus kerja piston:

1. Titik Mati Atas (TMA) → piston berhenti sejenak.
2. Proses Isap → piston turun, volume membesar, gas masuk.
3. Titik Mati Bawah (TMB) → piston berhenti di bawah.
4. Proses Kompresi & Buang → piston naik, gas tertekan lalu keluar.

📊 Ilustrasi aliran gas di kompresor:

Evaporator → Katup Isap → Silinder → Katup Buang → Kondensor

3. Klasifikasi & Model Kompresor

MYCOM (Mayekawa) memiliki berbagai seri resiprokal, diklasifikasikan berdasarkan:

• Bore (diameter piston) & Stroke (jarak gerak piston).
• Jumlah silinder (2, 4, 6, 8, 12).
• Jenis refrigerant: Ammonia (N), Freon (F), Propana (P), CO₂ (C).

📋 Contoh tabel singkat:

Seri	Bore × Stroke (mm)	Tekanan Kerja (MPaG)	RPM	Keterangan
M	146×106	0.8 / 2.6	900–1500	Ada 2 tahap

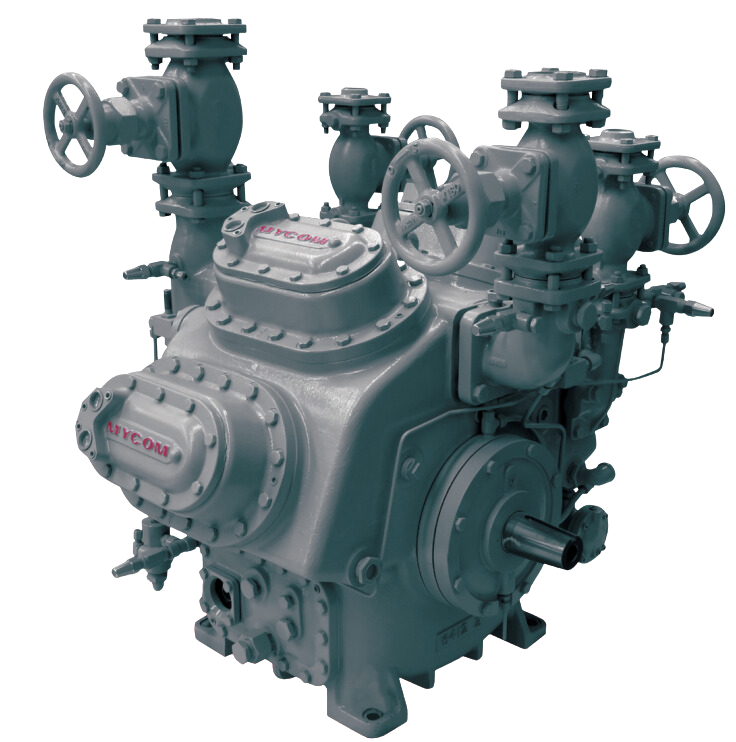

WA	95×76	0.6 / 2.0	650–1450	Ada 2 tahap
L	115×90	0.6 / 2.0	970–1750	Satu tahap

4. Komponen Utama Kompresor Resiprokal

🔧 Beberapa bagian penting:

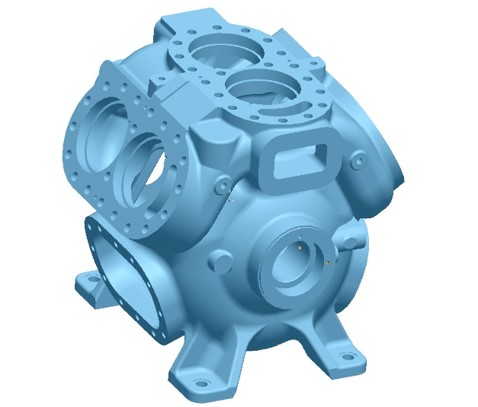

• Crankcase → rumah kompresor, menahan tekanan internal.

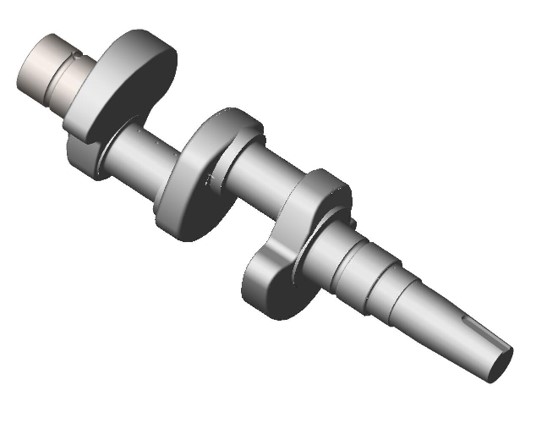

• Crankshaft → mengubah gerakan putar motor menjadi gerakan bolak-balik piston.

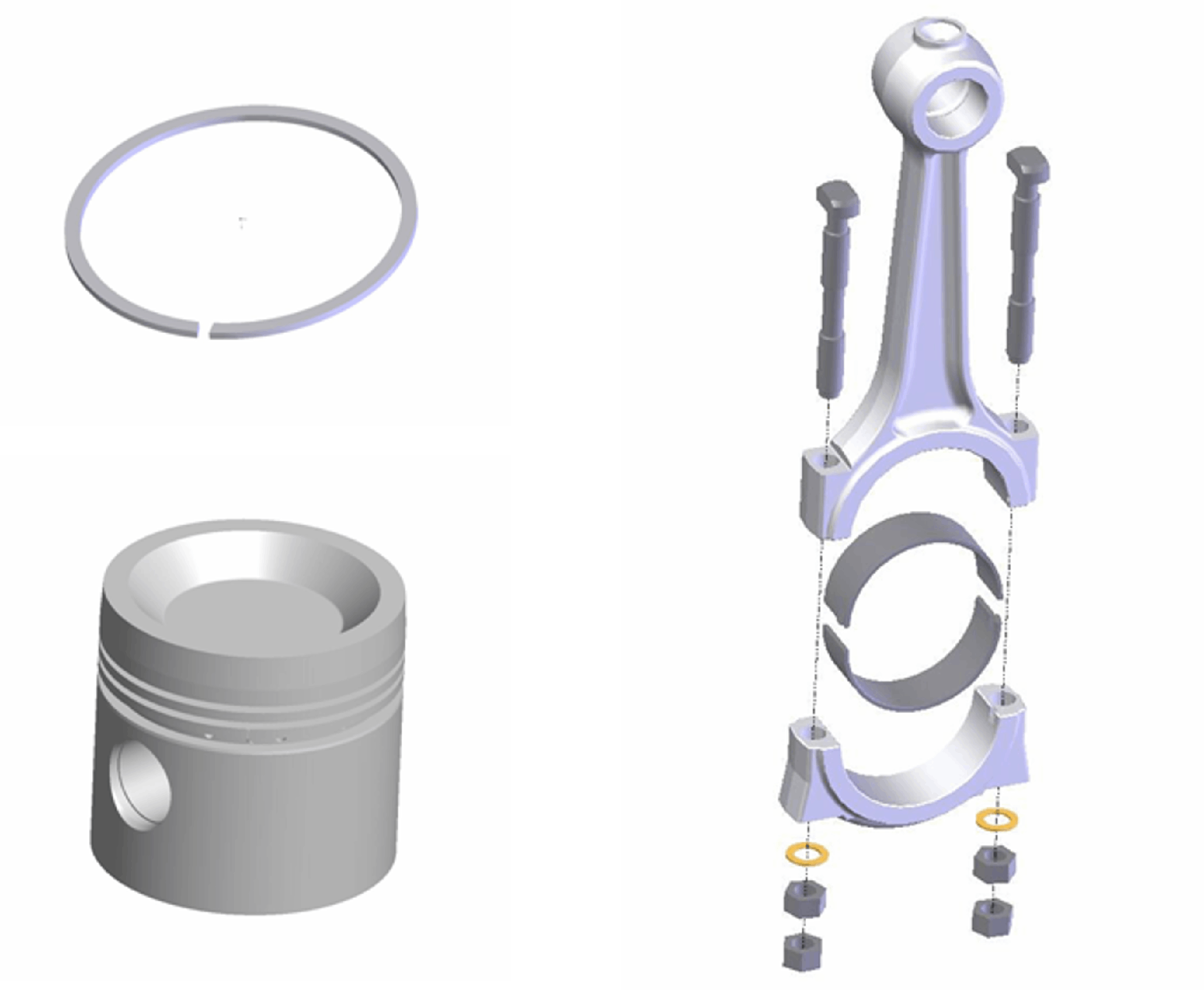

• Connecting Rod & Piston → menghubungkan crankshaft dengan piston.
• Cylinder Sleeve → tempat piston bergerak naik-turun.
• Valve (Ring/Plate) → mengatur isap & buang gas.
• Shaft Seal → mencegah kebocoran gas di poros.
• Oil Pump → melumasi seluruh bagian bergerak.

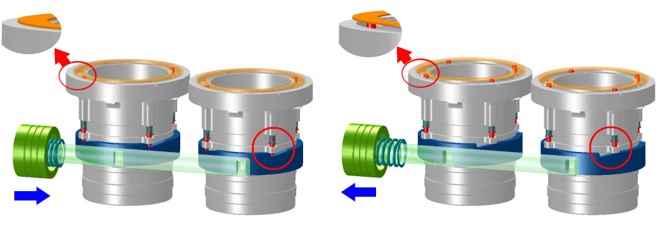

• Unloader Mechanism → mengatur kapasitas dengan membuka/menutup jumlah silinder aktif.

5. Perhitungan Dasar – Kapasitas Teoritis

Rumus kapasitas aliran gas:

 V=(4π​×Bore2×Stroke)×JumlahSilinder×RPM×60

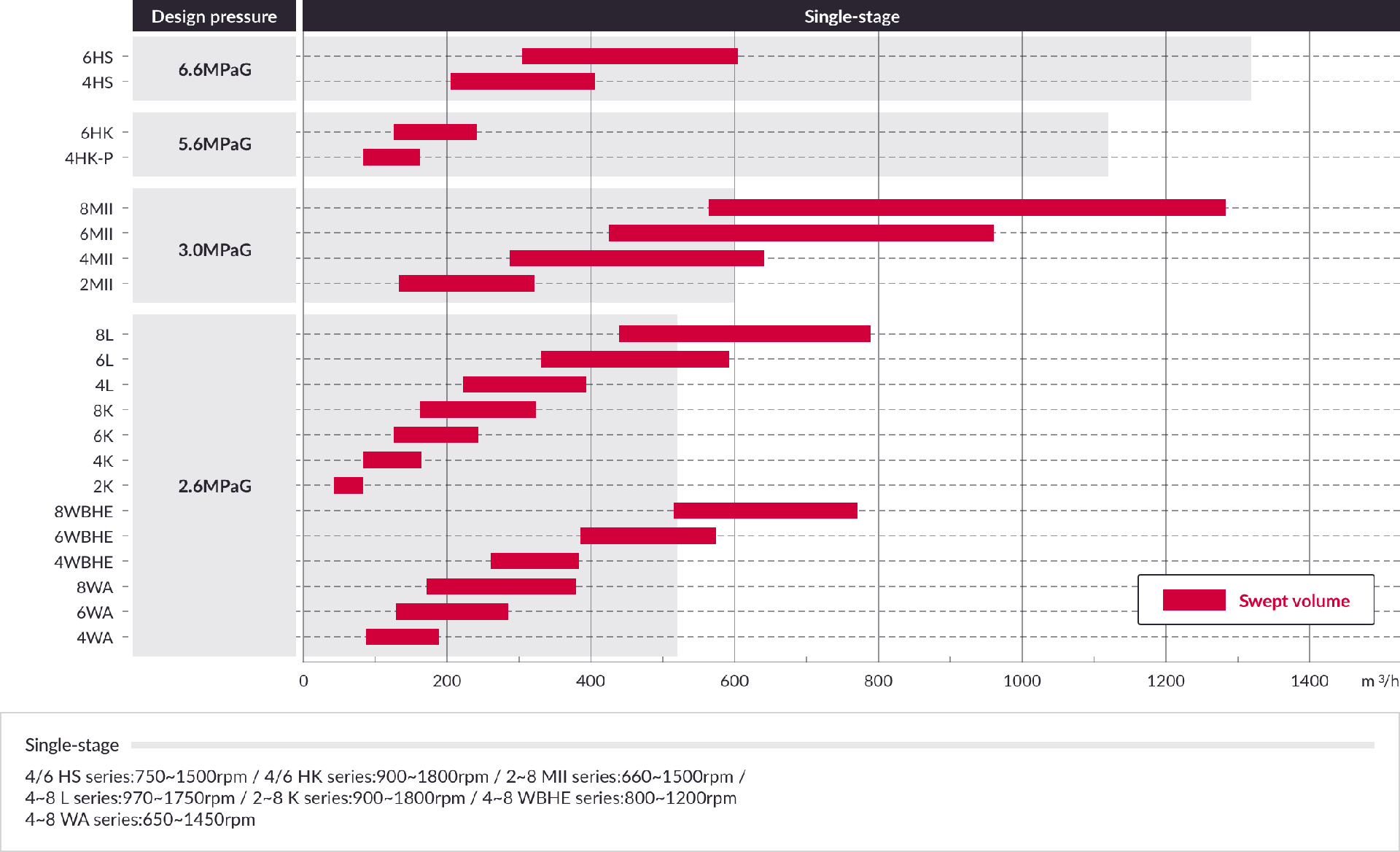

📊 Grafik hubungan RPM vs Kapasitas (m³/h)

6. Kesimpulan

• Kompresor resiprokal tetap populer untuk pendinginan industri karena efisiensi, fleksibilitas, dan keandalannya.
• Dengan memahami komponen utama & prinsip kerjanya, operator baru bisa lebih percaya diri dalam mengoperasikan mesin.
• Perawatan rutin (oli, katup, seal) adalah kunci umur panjang mesin.
