Jenis-Jenis Valve dan Fungsinya
Valve atau katup adalah komponen penting dalam sistem perpipaan yang berfungsi untuk mengatur aliran fluida, baik cairan maupun gas. Valve tersedia dalam berbagai ukuran, bahan, struktur, dan fungsi, serta digunakan di berbagai aplikasi dan peralatan. Berikut ini adalah penjelasan mengenai beberapa jenis valve utama dan karakteristiknya:

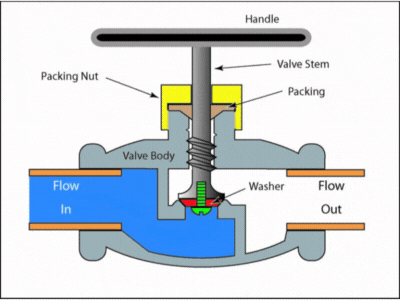

1. Globe Valve (Katup Bola)
Globe valve, dikenal juga sebagai "katup bola," memiliki bodi berbentuk bulat. Valve ini unggul dalam mengatur aliran fluida sekaligus mampu menghentikan aliran secara sempurna. Oleh karena itu, sering disebut juga sebagai "stop valve."
Kelebihan:
- Mampu mengatur aliran fluida dengan presisi.
- Memiliki kemampuan tinggi untuk menghentikan aliran sepenuhnya.
Kekurangan:
- Membutuhkan beberapa kali putaran untuk membuka dan menutup, sehingga tidak cocok untuk operasi cepat.
- Jalur aliran tidak lurus, menyebabkan kehilangan tekanan (pressure loss) yang lebih besar.
Penggunaan Umum:
- Cocok untuk aplikasi yang memerlukan pengaturan aliran yang presisi.
- Digunakan di sistem air dan pipa gas, seperti keran air di rumah tangga.

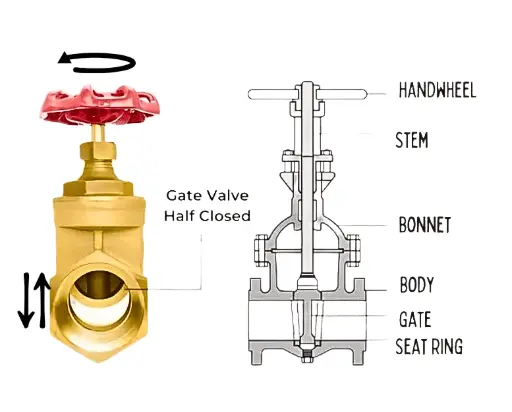

2. Gate Valve (Katup Gerbang)
Gate valve, atau katup gerbang, dirancang untuk membuka dan menutup aliran secara penuh. Valve ini memiliki jalur aliran yang lurus, mengurangi kehilangan tekanan.
Kelebihan:
- Mampu menghentikan aliran secara sempurna.
- Kehilangan tekanan sangat rendah karena jalur aliran yang lurus.
Kekurangan:
- Tidak cocok untuk pengaturan aliran karena dapat menyebabkan getaran kecil (chattering).
- Membutuhkan ruang lebih besar dan tidak efisien untuk operasi yang sering dibuka dan ditutup.
Penggunaan Umum:
- Digunakan pada sistem perpipaan besar seperti pipa distribusi air di bawah tanah.
- Cocok untuk aplikasi yang memerlukan penghentian aliran total selama perawatan.
3. Ball Valve (Katup Bola Berlubang)
Ball valve memiliki bola berlubang di tengahnya yang berfungsi sebagai pengatur aliran. Aliran dapat dibuka atau ditutup hanya dengan memutar pegangan 90 derajat.
Kelebihan:
- Membuka dan menutup aliran dengan cepat.
- Desain kompak dan mudah dioperasikan.
Kekurangan:
- Tidak cocok untuk pengaturan aliran yang presisi.
- Tidak dapat digunakan untuk suhu tinggi (di atas 200°C) karena sering menggunakan bahan plastik di bagian dudukan (seat).
Penggunaan Umum:
- Digunakan untuk kontrol aliran yang cepat di sistem gas dan air.
- Cocok untuk aplikasi rumah tangga dan industri kecil.
4. Butterfly Valve (Katup Kupu-Kupu)
Butterfly valve memiliki cakram yang dapat berputar 90 derajat untuk mengatur aliran. Valve ini dirancang untuk penggunaan di area dengan ruang terbatas.
Kelebihan:
- Operasi cepat dan mudah.
- Desain ringkas, hemat ruang, dan ringan.
- Dapat digunakan untuk pengaturan aliran.
Kekurangan:
- Tidak cocok untuk fluida bersuhu tinggi atau tekanan tinggi tanpa modifikasi material.
- Memerlukan perhatian khusus untuk mencegah kerusakan pada dudukan.
Penggunaan Umum:
- Banyak digunakan dalam sistem HVAC, instalasi pabrik, dan aplikasi industri dengan ruang terbatas.
5. Check Valve (Katup Cek)
Check valve, juga dikenal sebagai "katup satu arah," dirancang untuk mencegah aliran balik (backflow). Valve ini hanya memungkinkan aliran dalam satu arah.
Kelebihan:
- Mencegah aliran balik yang dapat merusak peralatan seperti pompa.
- Operasi otomatis tanpa memerlukan pengendalian manual.
Kekurangan:
- Memerlukan tekanan minimum untuk menutup secara efektif.
- Rentan terhadap kotoran yang dapat menyebabkan kebocoran.
Penggunaan Umum:
- Digunakan di sistem pemompaan untuk mencegah kerusakan akibat aliran balik.
- Ideal untuk aplikasi industri dan pabrik pengolahan.
6. Diaphragm Valve (Katup Diafragma)
Diaphragm valve menggunakan membran fleksibel yang menutup atau membuka aliran. Valve ini sering digunakan untuk aplikasi yang memerlukan kebersihan tinggi.
Kelebihan:
- Memiliki kemampuan tinggi untuk mencegah kebocoran eksternal.
- Cocok untuk aplikasi dengan fluida yang bersifat korosif atau bertekanan rendah.
Kekurangan:
- Tidak cocok untuk tekanan tinggi.
- Terbatas pada suhu dan bahan kimia tertentu.
Penggunaan Umum:
- Digunakan di industri farmasi, makanan, dan kimia.
- Cocok untuk aplikasi yang memerlukan kebersihan tinggi.
Kesimpulan
Valve memiliki berbagai jenis dengan fungsi yang berbeda-beda. Pemilihan valve yang tepat tergantung pada kebutuhan spesifik, seperti jenis fluida, tekanan, suhu, dan kecepatan aliran. Globe valve cocok untuk pengaturan aliran, gate valve untuk penghentian total, ball valve untuk operasi cepat, butterfly valve untuk ruang terbatas, check valve untuk mencegah aliran balik, dan diaphragm valve untuk aplikasi higienis. Dengan memahami karakteristik masing-masing valve, kita dapat memilih dan menggunakannya secara efektif dalam sistem perpipaan.
